隨著科技進步、電力事業的快速發展，特別是近幾年來“城鄉兩網改造”、高壓交聯電纜及GIS（組合電器）得以廣泛應用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為試驗手段的普通工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。因而針對這一現場試驗要求，我司研制了變頻串聯諧振耐壓試驗成套裝置。它的智能化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。
變頻串聯諧振成套試驗裝置廣泛應用于電力、冶金、石油、化工等行業，不僅可對各種規格的XLPE等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
裝置特點：智能化、小型化、攜帶方便、操作簡單、安全可靠。

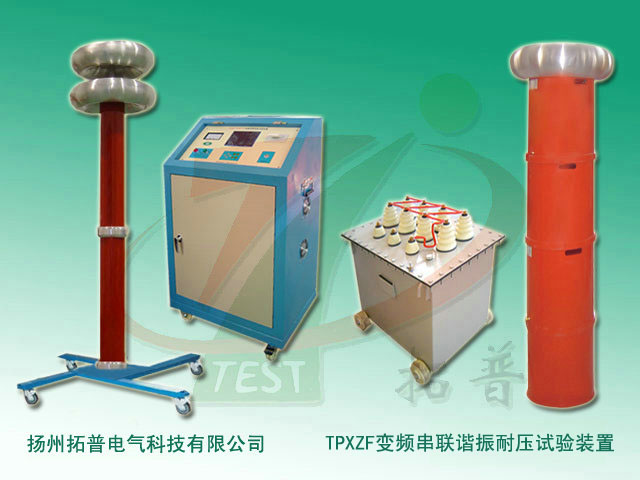

成套試驗裝置構成
變頻調壓電源：既可改變其輸出的頻率，又可改變其輸出的電壓
激勵變壓器：起電磁耦合及電壓變換的作用，并按自身的變比來提升電壓
電抗器：與被試品串聯，構成LC串聯諧振電路
分壓器：用來測量被試品上的電壓，同時作為采樣信號反饋給變頻調壓電源
☆體積小、重量輕、操作方便
☆藍屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
☆能靈活整定試驗電壓、調頻范圍、加壓時間、保護電流
☆試驗結果能計算出被試品電容
☆具有計算機通訊接口。可以和計算機進行通訊和試驗數據管理
☆有實時時間顯示。能存儲200組試驗數據
☆分辨率高。頻率分辨率為0.01Hz
☆ 安全可靠性高。裝置具有過電流、過電壓、IPM及放電保護功能，可有效保護人身及設備安全。
☆試驗結果可打印
主要技術參數
系列變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件、10KHz載波頻率、SPWM技術和進口原裝IPM整體模塊等配件，由變頻調壓電源、激勵變壓器、高壓電抗器、高精度電容分壓器組成。
主要技術參數：
環境溫度：－25～50℃
工作濕度：≤90%
海拔： ≤2000M
電源： AC 220V 單相50Hz （10KW以上AC 380V三相四線 ，50Hz）
頻率調節范圍：30～300 Hz（可根據用戶要求放寬）
系統測量精度：1級
頻率調節分辨率：0.1 Hz
不穩定度： ≤0.05%
輸出波形：正弦波
波形畸變率：≤0.5%
噪聲：≤60dB
電抗器Q值：30～200
信息整理：揚州拓普電氣科技有限公司
